一、真空鍍膜機的結構：

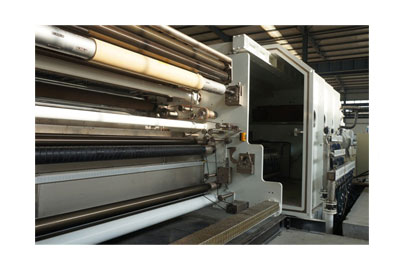

真空卷繞鍍膜機由真空罐、真空抽氣系統、蒸發系統、卷繞系統、冷卻系統及電氣系統組成。
真空罐是整臺真空鍍膜設備的主體部件，其結構為圓柱形筒體，左端為圓形封頭封閉，右端的法蘭與卷繞車的大圓板對接實現密封。
外部聯接抽氣管道，內部空間用于在真空狀態中鍍制產品，分為上下室，上室是基材卷繞室，下室是鋁絲蒸發鍍膜室。
二、真空鍍膜機的工作原理：
真空罐的正面中上部裝有可供觀察基材運行情況和觀察鍍層質量的長方形觀察窗，正面中下部裝有可供觀察送絲情況和蒸發舟加熱狀態的長方形觀察窗，同時還裝有可供觀察收料軸、放料軸運轉狀況的圓形視窗各一個。
真空罐的背面中下部開有一方形的蒸發鍍膜室抽氣口，尾部圓封頭處開有一圓形的卷繞室抽氣口。真空罐的底部裝有水箱，用于罐體的冷卻，頂部裝有真空測量規管用于測量真空室內的壓力。
